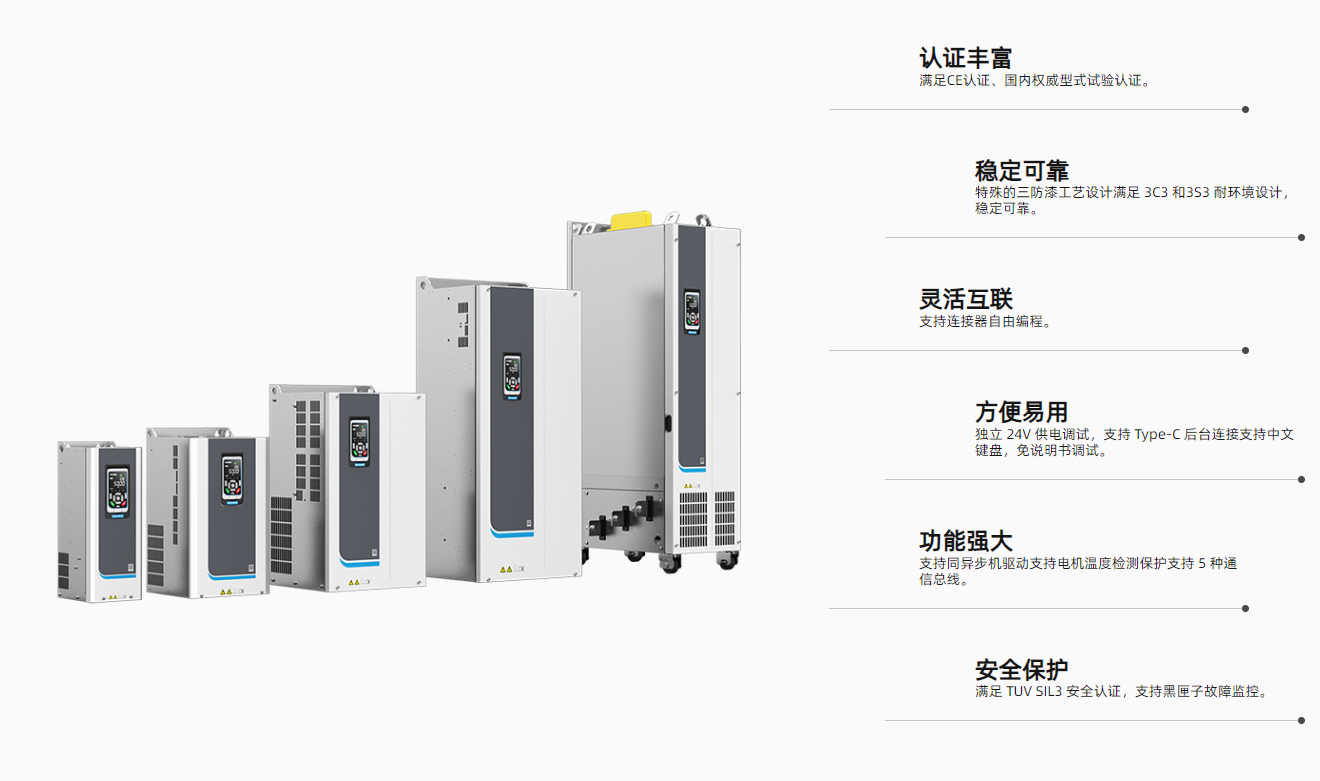

MD580系列低压高性能工程型变频器

文章来源:本站 发布时间:2023-02-01

功能丰富性能强大超强过载能力

MD580 系列变频器是一款低压高性能工程型变频器,同时支持三相交流永磁同步电机和异步电机的控制。变频器采用高性能的矢量控制技术,低速高转矩输出,具有良好的动态特性、超强的过载能力,具备用户可编程功能及后台软件监控、通讯总线功能,支持多种编码器类型,组合功能丰富强大,性能稳定。应用于冶金、有色、建材、造纸、化工、市政等行业。


规格
参数
基本参数输出频率V/F 控制:0 ~ 599 Hz       矢量控制:0 ~ 599 Hz
载波频率0.8 kHz ~ 12 kHz;可根据散热器温度,自动调整载波频率
输入频率分辨率数字设定:0.01 Hz
模拟设定:最高频率×0.025 %
变频器容量G 型机:0.4 kW ~ 400 kW;P 型机:0.7 kW ~ 450 kW
输入电压三相380 V ~ 480 VAC:323 V ~ 528 V(-15% ~ +10%)
电机类型与控制方式三相异步电机:V/F 控制、SVC、FVC
永磁同步电机:SVC、FVC
启动转矩0.25 Hz / 150%(SVC),0 Hz / 180%(FVC)
调速范围1:50(异步电机VF 控制)
1:200(异步机无传感器矢量控制)
1:1000(异步机有传感器矢量控制)
速度控制精度± 1.0%(VF 控制)
± 0.5%(无传感器矢量控制)
± 0.02%(有传感器矢量控制)
速度波动± 0.5%(无传感器矢量控制)
± 0.2%(有传感器矢量控制)
转矩响应< 20 ms(无传感器矢量控制)
< 5 ms(有传感器矢量控制)
转矩控制模式无传感器矢量控制、有传感器矢量控制
转矩控制精度± 5%,(无传感器矢量控制)
± 3%,(有传感器矢量控制)
过载能力G 型机:115% 1 小时,150% 1 分钟,178% 2 秒/ 每5 分钟
P 型机:105% 1 小时,110% 1 分钟,137% 1 秒/ 每5 分钟
转矩提升自动转矩提升;手动转矩提升0.1% ~ 30.0%
V/F 曲线5 种方式:直线VF;多点VF;平方VF;完全VF 分离;不完全VF 分离;
个性化功能加减速曲线直线加减速,带圆弧加减速
内置PID1 套PID 参数,方便实现过程控制闭环控制系统
通讯/ 总线RS485 适配卡:支持MODBUS RTU 协议
MODBUS TCP 适配卡:支持MODBUS TCP 工业以太网
DP 适配卡:支持PROFIBUS DP
PROFINET IO 适配卡:PROFINET IO 工业以太网
CANopen 适配卡:支持CANopen 协议
运行命令通道可通过SOP-20、InoDriveStudio、LED 键盘、控制通道进行启停控制,支持端子启停控制
给定值通道2 组设定值通道、电动电位计、多段值给定
每组包括主速度、附加速度、辅速度,2 组通道可任意切换
人机接口模拟输入AI1:0-10 V / 0-20 mA 输入,12 位分辨率,校正精度0.5%,支持PT100/PT1000/PTC130/KTY84
AI2:0-10 V / 0-20 mA 输入,12 位分辨率,校正精度0.5%
模拟输出2 路AO:0-10 V / 0-20 mA 通过跳线可选,分辨率12 位,校正精度1%
数字输入6 路普通输入,可PNP,NPN 输入方式选择,均可用户自定义。
1 路高速输入,可PNP,NPN 输入方式选择,输入频率<100 kHz
数字输出1 路输出,支持普通输出和高速输出,普通输出可PNP,NPN 输出方式选择,高速输出支持最高100 kHz
3 路继电器输出,可编程常开/ 常闭触点
键盘显示标配LED 段码屏显示,选配外应LCD 键盘
保护功能上电对地短路、电机过热(PTC)、变频器过流、变频器过载、电机过载、变频器过压、变频器欠压、变频器过热、输出缺相、输入缺相、通讯故障、电流检测故障、电机调谐故障、编码器故障检测、EEPROM 读写故障、缓冲电阻故障、制动回路过流保护、制动电阻短路保护、制动管直通保护。
