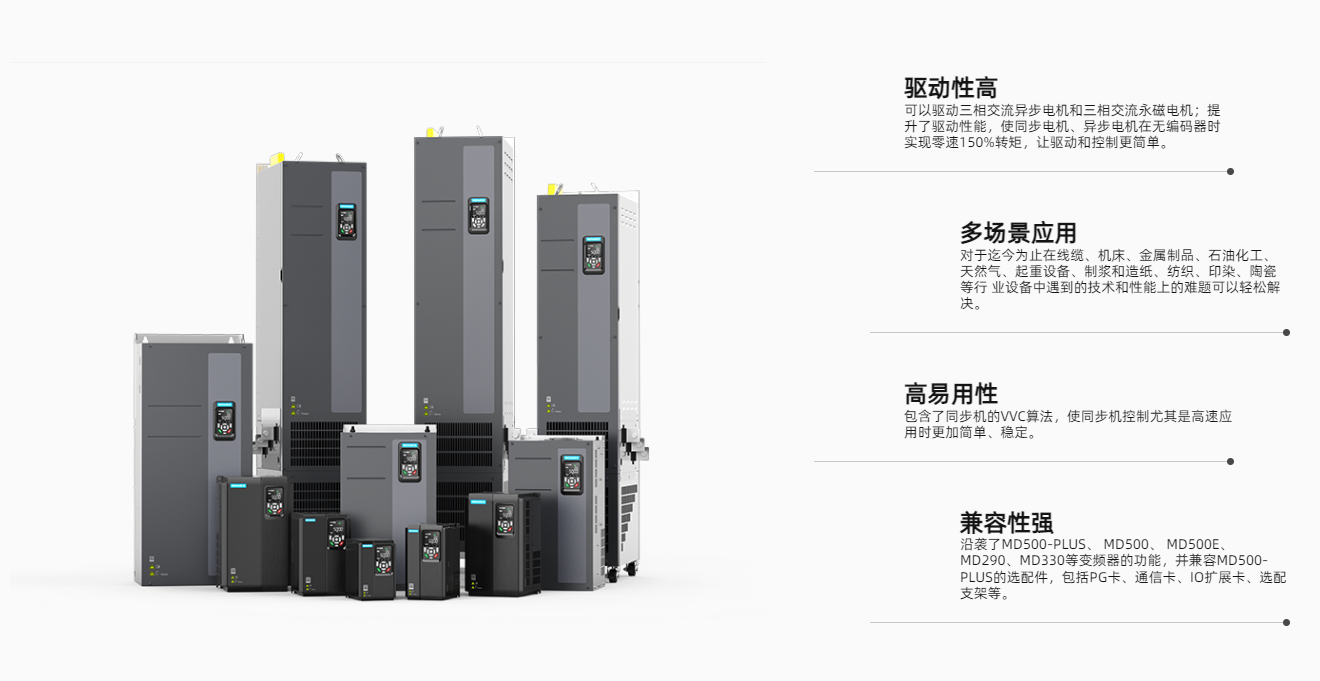

MD520系列高性能矢量型变频器

基本功能

最高输出频率

599.00Hz（可通过功能码更改）

载波频率

0.8kHz ~16kHz 可根据负载特性，自动调整载波频率

输入频率分辨率

数字设定：0.01Hz；模拟设定：最高频率×0.025%

控制方式

开环矢量控制（SVC） 闭环矢量控制（FVC） V/f 控制 PMVVC 控制

命令源

操作面板给定、控制端子给定、通讯给定、自定义

频率源

10 种频率指令：数字给定、模拟电压给定、模拟电流给定、脉冲给定、通讯给定、连接器给定。可通过多种方式切换

辅助频率源

10 种辅助频率源；可灵活实现辅助频率微调、频率合成

输入端子

5 个数字输入端子，其中1 个支持最高100kHz 的高速脉冲输入

2 个模拟量输入端子， 1 个支持0-10V / -10-10V 电压输入，1 个支持0-10V / -10-10V / 0-20mA 电压电流输入（可切换为温度传感器输入，支持PT100/PT1000/KTY84-130/PTC130）

输出端子

1 个高速脉冲输出端子，支持0-100kHz 的方波信号输出

1 个数字输出端子

1 个继电器输出端子

1 个模拟量输出端子，支持0-20mA 电流输出或0-10V 电压输出

个性化功能

参数互联

集成自由模块（字位转换、逻辑运算、数据运算）功能，可实现简单的逻辑指令自由编程

转矩提升

自动转矩提升；手动转矩提升0.1%~30.0%

V/F 曲线

四种方式：直线型；多点型；完全V/F 分离；不完全V/F 分离

加减速曲线

直线或S 曲线加减速方式，四种加减速时间（圆弧时间可设）

直流制动

直流制动起始频率：0.00Hz~ 最大频率

制动时间：0.0s~36.0s

制动动作电流值：0.0%~100.0%

点动控制

点动加减速可选择使用正常加减速时间或独立设定加减速时间

多总线接入支持

支持9种现场总线： Modbus-RTU、Modbus-ASCII、CANlink、CANopen、Profibus-DP、Profinet、EtherCAT、EtherNet/IP、Modbus-TCP/IP

简易 PLC、多段速运行

通过内置 PLC 或控制端子实现最多 16 段速运行

内置PID

可方便实现过程控制闭环控制系统

自动电压调整（AVR）

当电网电压变化时，能自动保持输出电压恒定

过压过流失速控制

对运行期间电流电压自动限制，防止频繁过流过压跳闸

快速限流功能

最大限度减小过流故障，保护变频器正常运行

保护功能

保护功能

上电电机短路检测、输入输出缺相保护、过流保护、过压欠压保护、过热保护、过载保护、电机飞车、堵转保护制动回路保护功能：制动管过载、制动管直通、制动电阻保护功能；驱动器与电机硬件自检功能

应用环境

使用场所

室内，不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等

海拔高度

1000m 以下使用无需降额，1000m 以上每升高100m 降额1%，最高使用海拔为3000m

环境温度

-10℃ ~ +50℃，温度40℃ ~50℃时需要降额使用，环境温度每升高1℃降额1.5%

湿度

小于95%RH， 无水珠凝结

振动

小于5.9m/s²（0.6g）

存储温度

-20 ℃～ +60 ℃

防护等级

0.4G ~ 160G：IP20 ; 200G ~ 400G：IP00
